| 产品型号：GCM-NH type |
|
产品简介
带加长型冷却导槽以及排气口设计的卧式水下拉条造粒机系统GCM-NH，是针对聚酰胺(尼龙)（PA 6.6、PA 6 n.e.）切片生产特殊设计，最高产量可达17吨/小时。 |
产品规格
|
型号 |
NH300 |
NH450 |
NH600 |
NH900 |
NH1200 | |
|
最大产能
(Tonne/hr) |
PA6.6 |
4.2 |
5.6 |
8.4 |
12.7 |
17.0 |
|
PA6ne |
2.0 |
2.6 |
4.0 |
6.0 |
10.5 | |
|
引料速度
(m/min) |
PA6.6 |
80 - 240 | ||||
|
PA6ne. |
40 - 160 | |||||
|
丝股数 |
36 |
40 |
66 |
120 |
160 | |
|
消耗功率 (KW) |
15 |
15 |
27 |
45 |
53 | |
|
工艺水 |
用量 (m3/hr) |
20 - 30 |
25 - 30 |
27 - 40 |
40 - 60 |
55 - 70 |
|
压力 (Kg/cm2G) |
2.0 - 4.5 | |||||
|
冷却行程 (m) |
3 – 12 | |||||
|
气源压力 (MPa) |
0.4 - 1.0 | |||||
Note: 增强聚合物可达到50%的添加
充填聚合物达到80%的添加
充填聚合物达到80%的添加
制程简介
熔体切片
GCM-NH是用于将融熔的聚合物流料转化为切片。聚合物流通过铸带头形成多根酯条，这些酯条在导料头上通过溢流水的初步冷却进入到冷却导槽部分，过程再次以水喷淋冷却，而进入切割室，在二个引料棍牵引向下，由高速旋转的回转切刀切成所需规格的切片。
筛选 与 脱水干燥

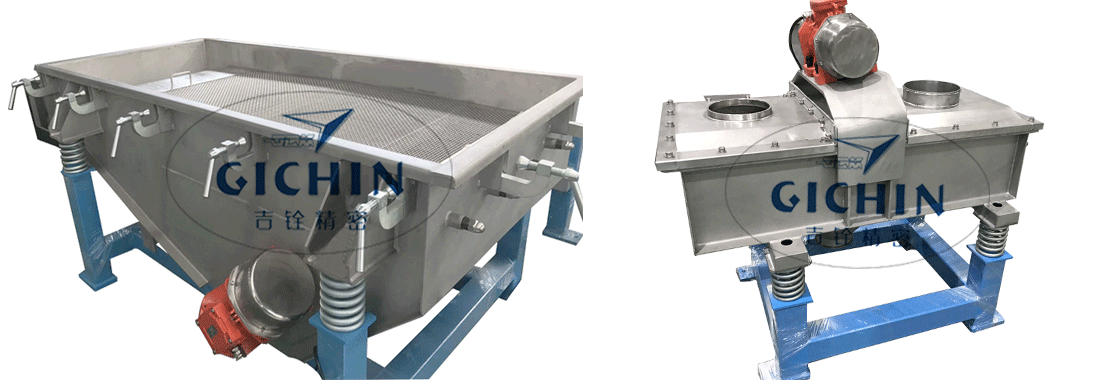

切片在重力和输送水的作用下通过冷却输送管道送到GNLV尼龙切片专用振动筛，分选成正品尺寸和异常尺寸切片，并分送到不同的料仓。透过工艺水将成品料仓切片送入GF-D尼龙切片专用脱水机，利用转子产生的旋转气流及其离心力，使切片和充入的气体之间进行摩擦脱水，干燥后即可直接包装。
水循环 与 电仪控制
工艺水汇集一起后，在封闭的循环系统中循环过滤使用。整个系统通过PLC控制，使得各单元的状况集中统一连锁控制，设备的操作使用人机触摸屏接口，并与系统以DCS连锁控制，确保生产安全可靠运行。
产品特性
- 短时间快速启动－启动和生产自动喂料
- 生产过程可靠－可进行持续和批量生产
- 灵活的全自动拉条造粒系统－造粒室以三电机传动，可自由调整切片规格
- 铸带头和造粒机维护方便－无需移动设备即可更换备件
- 高性能切粒工具－最佳的性能价格比
- 较长的冷却程序－确保聚合物在最佳的条件下切片成型
- 提供客户化方案满足您的需要
-
切割室特殊引料辊设计－确保低转速运转时引料正常
- 刀头快速更换－刀座具快速更换结构，时间快、成本低
